Optiska skivor är viktiga komponenter i olika högteknologiska industrier, inklusive telekommunikation, halvledartillverkning och fotonik. Dessa tunna, skivformade underlag används för att skapa optiska enheter som linser, filter och sensorer. Att förstå deras egenskaper, applikationer och tillverkningsprocesser kan hjälpa ingenjörer och forskare att optimera deras användning inom avancerad teknik.
Vad är optiska skivor?

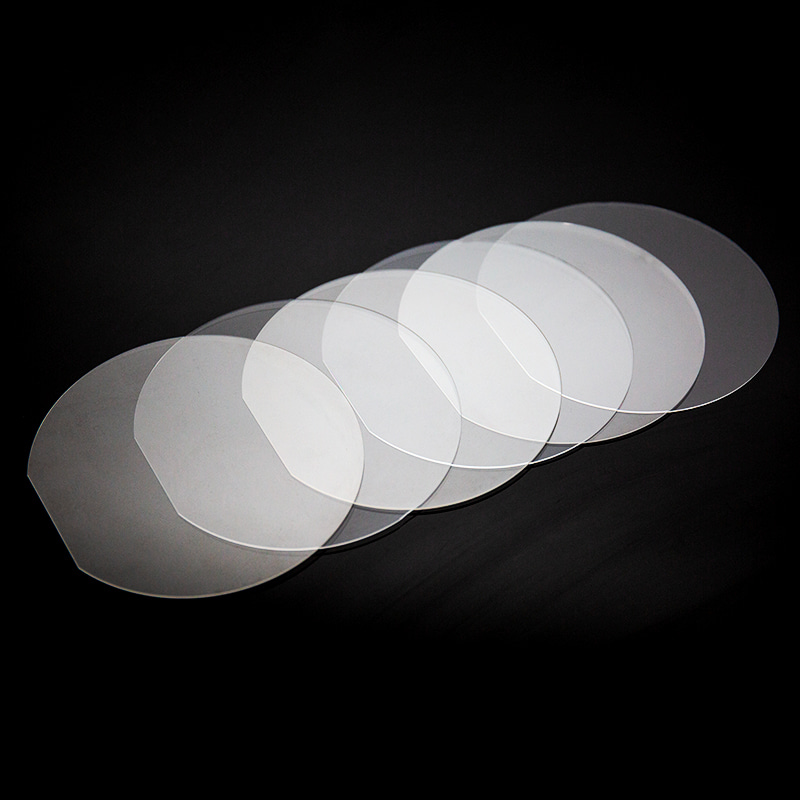

Optiska skivor är ultratunna, platta underlag som vanligtvis är tillverkade av material som kisel, glas eller specialiserade optiska kristaller. De fungerar som grunden för tillverkning av mikrooptiska element, inklusive:
- Diffraktiva optiska element (gör)
- Vågledare
- Optiska filter
- Fotoniska integrerade kretsar (bilder)
Deras precisions- och materialegenskaper bestämmer deras prestanda i applikationer som lasersystem, avbildningsanordningar och fiberoptik.
Nyckelmaterial för optiska skivor
Valet av material beror på det avsedda applikationen, våglängdsområdet och miljöförhållandena. Nedan följer en jämförelse av vanliga optiska skivmaterial:
Material | Nyckelegenskaper | Gemensamma applikationer |
Kisel (SI) | Hög brytningsindex, IR-transparenta | Infraröd optik, fotodetektorer |
Smält kiseldioxid | Låg värmeutvidgning, UV-transparent | Laseroptik, litografi |
Sapphire (Al₂o₃) | Extrem hårdhet, reporistent | LED -underlag, hårda miljöer |
Gallium arsenid (GaAs) | Högelektronmobilitet | Högfrekvent fotonik, lasrar |
Varje material erbjuder unika fördelar, vilket gör det avgörande att välja rätt baserad på optiska och mekaniska krav.
Tillverkningsprocess av optiska skivor
Att producera optiska skivor av hög kvalitet innebär flera precisionssteg:
- Urval - Att välja rätt underlag baserat på optiska och termiska egenskaper.
- Skivning - Klippning i tunna skivor med diamantsågar eller laserskärning.
- Putsning -Att uppnå nanometernivåytens jämnhet för att minimera ljusspridning.
- Beläggning (valfritt) -Tillämpa anti-reflekterande eller dielektriska beläggningar för förbättrad prestanda.
- Tärning och etsning - forma skivan i mindre komponenter för integration i enheter.
Precision är kritisk i varje skede, eftersom defekter kan försämra optisk prestanda.
Applikationer av optiska skivor
Optiska skivor används i ett brett spektrum av industrier:
1. Telekommunikation
- Fiberoptiska nätverk förlitar sig på optiska skivor för signalruttning och amplifiering.
- Våglängdsdelning multiplexering (WDM) -system använder skivbaserade filter för att separera lätta kanaler.
2. Halvledarindustrin
- Fotolitografi använder smälta kiseldioxidskivor för att mönster mikrochips med extrem precision.
- Kiselskivor är viktiga för fotoniska integrerade kretsar (PIC).
3. Medicinsk & bioteknik
- Optiska biosensorer upptäcker molekylära interaktioner i lab-på-en-chip-enheter.
- Endoskopiska bildsystem innehåller mikrooptiska element för diagnostik med hög upplösning.
4. Försvar & flyg-
- Infraröda optiska skivor möjliggör termisk avbildning och laserinriktningssystem.
- Sapphire Wafers används i robustiserade sensorer för hårda miljöer.
Viktiga överväganden när du väljer optiska skivor
Att välja rätt optisk skiva innebär utvärdering av flera faktorer:
- Våglängdsområde - Se till att materialet överför ljus vid önskade våglängder.
- Termisk stabilitet - Vissa applikationer kräver motstånd mot höga temperaturer.
- Ytkvalitet - repor eller föroreningar kan orsaka ljusspridning.
- Kostnad kontra prestanda -Högpresterande material kan vara dyra men nödvändiga för kritiska tillämpningar.
Framtida trender inom optisk skivteknik
Framsteg inom optisk skivteknik driver innovation inom flera områden:
- Miniatyrisering - Tunnare skivor möjliggör kompakta fotoniska enheter.
- Nytt material - Tillväxtföreningar som kiselnitrid (Si₃n₄) förbättrar prestanda inom fotonik.
- Hybridintegration - Att kombinera olika material (t.ex. kisel- och litium -niobat) förbättrar funktionaliteten.
Slutsats
Optiska skivor spelar en viktig roll i modern optoelektronik, fotonik och telekommunikation. Deras materialegenskaper, tillverkningsprecision och tillämpningsområden gör dem nödvändiga i banbrytande tekniker. Genom att förstå deras egenskaper och urvalskriterier kan ingenjörer och forskare optimera deras användning i nästa generations optiska system.
