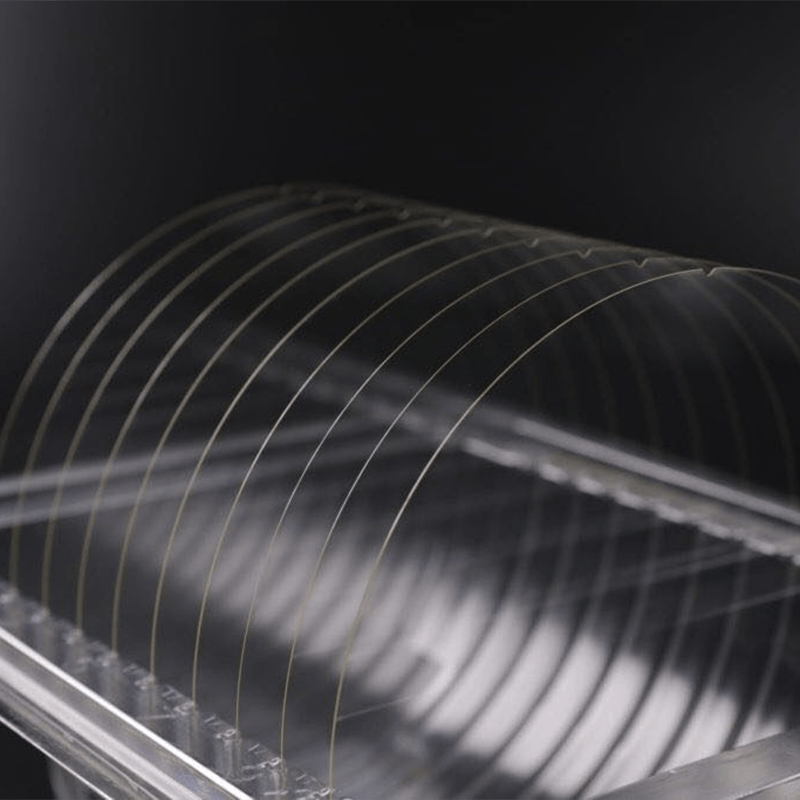

Due to its good transparency, low fluorescence intensity, minimal expansion coefficient, strong resistance to thermal shock, positive chemical stability, scratch resistance, and low alkali content, glass wafers are widely used in high-tech products such as CMOS, CCD sensors, integrated circuits (ICs) or microelectromechanical system (MEMS) packaging, communication and data processing, optics, electronic products and scientific research.
Vårt företag är specialiserat på den långsiktiga produktionen av högprecisionsglasskivor med en tjocklek på ≥0,1 mm och yttre dimensioner av ≥φ2 ". Förutom de konventionella φ4-tummen, φ5-tum, φ6-tum, φ8-tum och φ12-tum storlekar, vi erbjuder anpassade tjänster för andra. Borofloat, Borosilicate (D263T), Corning E-XG, BK7, etc. För anpassade glasskivor gjorda av andra material, vänligen kontakta vår försäljning.
Inom elektronikindustrin används glasskivor som underlag för tillverkning av integrerade kretsar (ICS) mikroelektromekaniska system (MEMS) och andra halvledarenheter. Glaset ger en stabil och inert yta för tunnfilmavlagring och kretsmönster. Dessutom uppvisar glasskivor positiv termisk prestanda, vilket möjliggör effektiv värmeavledning under enhetens drift. När elektroniska enhetsdimensioner krymper och komplexiteten ökar blir efterfrågan på högkvalitativa glasskivor med enhetlig tjocklek och låg defektdensitet alltmer kritisk.
Optiska applikationer drar också stor nytta av glasskivor, särskilt vid tillverkning av linser, speglar och filter. Glasets optiska transparens och homogenitet gör det till ett idealiskt material för precisionens optiska komponenter som används i kameror, teleskop och lasersystem. Genom att noggrant kontrollera sammansättningen och tjockleken på glasskivor kan tillverkare anpassa sina optiska egenskaper för att uppfylla specifika krav för lätt transmission, spridning och polarisering.
